Generátor dusíku SKID Atlas Copco HPN2-10

Detailní popis produktu

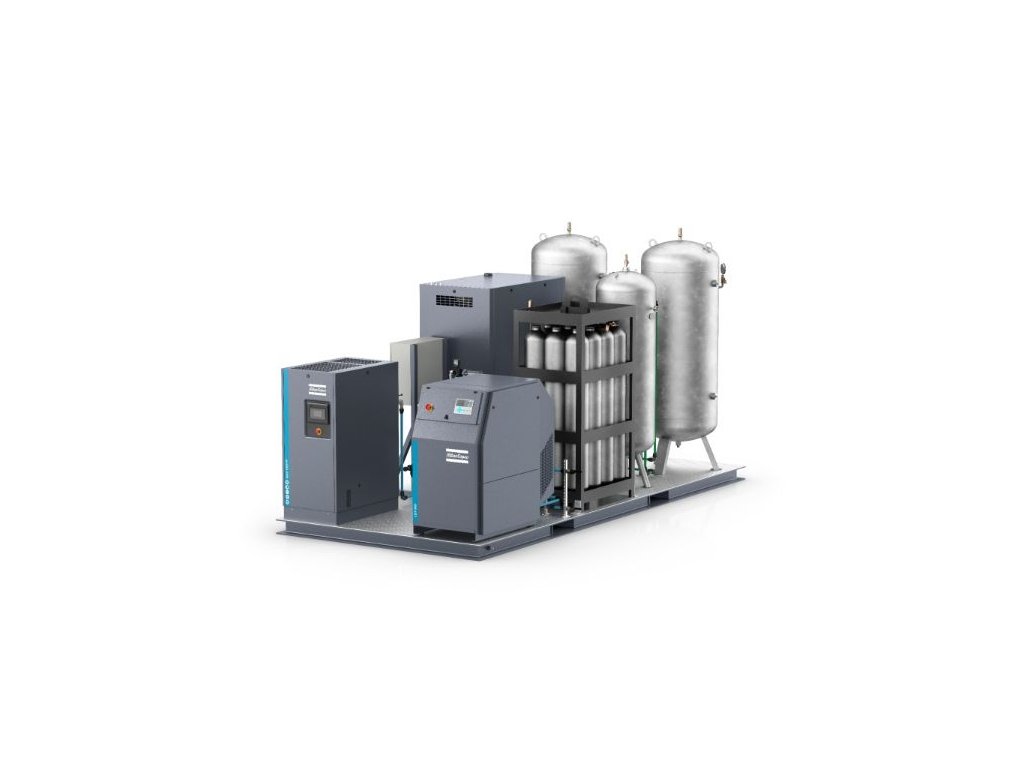

Mobilní generátor dusíku je technologický koncept „vše v jednom“ kombinující kompresní jednotku, vzdušník na suchý vzduch, jednotku generátoru dusíku (NGP), dvě vyrovnávací nádrže na dusík, jeden vysokotlaký dotlačovací kompresor, jeden vysokotlaký skladovací zásobník nebo jeden vysokotlaký skladovací svazek – to vše integrováno do kompaktní soupravy připravené na uvedení do provozu. Je to řešení skutečně připravené k použití, které nabízí úspory nákladů a nezávislost na dodávkách dusíku. Všechny prvky jsou testovány, aby vzájemně spolupracovaly a zajišťovaly optimální výkon a spolehlivost podle energetických standardů „nejlepší ve své třídě“.

Kompresor má vzduchem chlazené rotační šroubové provedení se vstřikováním oleje s integrovanými vzduchovými chladiči a integrovaným chladicím sušičem. Kompresor s plynulou regulací otáček je regulován výstupním tlakem kompresoru v rozsahu 10 až 13 bar(g).
Sestava jednotek je vybavena sadou filtrů, které eliminují vniknutí znečištěného stlačeného vzduchu do přívodu jednotky generátoru dusíku.
Vzduchový kompresor i generátor dusíku nepřetržitě sleduje a řídí řídicí jednotka Elektronikon® v ovládacím panelu zařízení.
Mobilní generátor dusíku je vybaven vysokotlakou nádobou, která rozvádí stlačený dusík do instalace zákazníka.

Sestavy jsou především vhodné pro vyfukování PET lahví, nebo řezání laserem.

Vlastnosti a výhody

• Malé rozměry
• Všechny součásti jsou upevněny na jedné mobilní kompaktní soupravě
• Ve standardní výbavě obsahuje nejvíce energeticky účinné součásti, které mohou nabídnout více než 50% úspory nákladů v porovnání s konvenčními metodami dodávek dusíku
• Skladování dusíku při 40 barech pro přímé použití nebo 300 bar v případě kolísání spotřeby dusíku

Rozsah dodávky

Přístrojové vybavení pro vstupní vzduch

• Snímač vstupního tlakového rosného bodu
• Snímač vstupní teploty
• Snímač vstupního tlaku
• Indikátor vstupního tlaku
• Pročišťovací ventil vstupního vzduchu
• Připojení řídicího vzduchu

Proces PSA

• Adsorbéry
• Systém ventilů, který řídí proces PSA

Ventil minimálního tlaku s obtokovou tryskou

Přístrojové vybavení pro výstupní plyn

• Snímač výstupního tlaku
• Indikátor výstupního tlaku
• Snímač výstupního tlakového rosného bodu (volitelně)
• Výstupní průtokoměr
• Snímač čistoty dusíku

Výstupní okruh

• Ventil pro odběratele
• Profukovací ventil
• Regulátor tlaku

Vysokotlaký systém
Mobilní generátor dusíku obsahuje dvě možnosti pro úrovně vysokého tlaku:

• 40 bar
• 300 bar (skladovací svazky)

Elektrický řídicí systém

• Řízení cyklu PSA (ruční, nebo automatický režim)
• Automatické spouštění
• Automatické obnovení čistoty dusíku

V případě jakýchkoliv dotazů nás neváhejte kontaktovat.
